一、設備概述

 板框式壓濾機工作原理板框式的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在板框上的，這是早期主要壓濾機形式，廂式壓濾機的主要優點是更換濾布方便，缺點是效率低、過濾效果不好、濾板容易壞；廂式壓濾機的濾室是由相鄰兩塊凹陷的濾板構成。

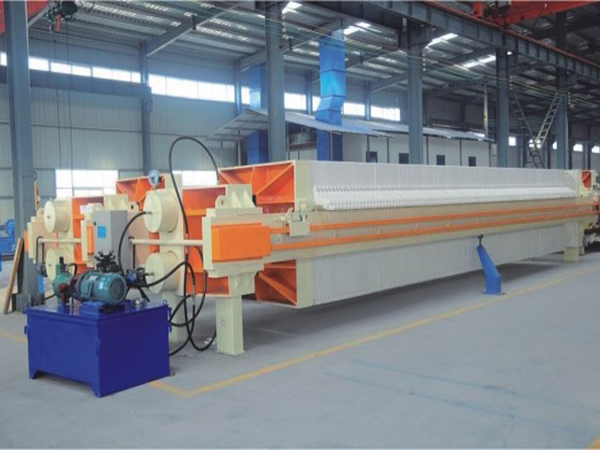

二、設備圖片

三、工作原理

濾板的表面有麻點和凸臺，用以支撐濾布。濾板的中心和邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。濾板兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板。濾板之間的濾布起密封作用。

在輸料泵的壓力作用下， 將需要過濾的物料液體送進各濾室，通過過濾介質（根據不同行業選擇合適的濾布），將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。過濾結束后打開壓濾機卸除濾餅（濾餅儲存在于相鄰兩個濾板間），清洗濾布，重新壓緊板濾開始下一工作循環。

濾布固定在板框上的，這是早期主要壓濾機形式，廂式壓濾機的主要優點是更換濾布方便，缺點是效率低、過濾效果不好、濾板容易壞；廂式壓濾機的濾室是由相鄰兩塊凹陷的濾板構成的，濾布固定在每塊濾板上，廂式壓濾機的主要優點是效率較高、效果較好、濾板也相對耐用（相同條件下），不過自動化程度都較高，清洗濾布也有自動裝置，一般更換濾布的次數也不會頻繁。

四、規格型號及技術參數

1、廂式壓濾機按照壓濾機的濾板的尺寸分：有250、320、450、630、800、1000、1250、1600、2000等幾大系例。

2、廂式壓濾機按照壓濾機的過濾面積：1平方米~1500平方米。

山東天工歐凱環?？萍加邢薰臼且患覍?zhuān)業的環保設備生產廠家，公司集環保設備研發、設計、生產、銷售于一體的環保裝備的高新技術企業。主營產品有多種類污水處理設備、氣浮機、淺層氣浮機、溶氣氣浮機等，產品廣泛用于造紙污水處理、城市污水處理、醫院污水處理、屠宰污水處理、養殖污水處理、化工污水處理、食品污水處理等領域。
